pcb電路板布好線后要進行設計規則檢查嗎

　　你認為pcb電路板布好線后要進行設計規則檢查嗎嗎?下面小編來講解下。無論做什么，在完成后都要檢查，就像我們考試的時候如果有時間剩余都要對我們的作答情況進行檢查，這是我們拿到高分的重要途徑，同樣我們畫PCB電路板也一樣。這樣我們才能更有把握我們畫出來的電路板是合格產品。我們一般檢查有如下幾個方面：

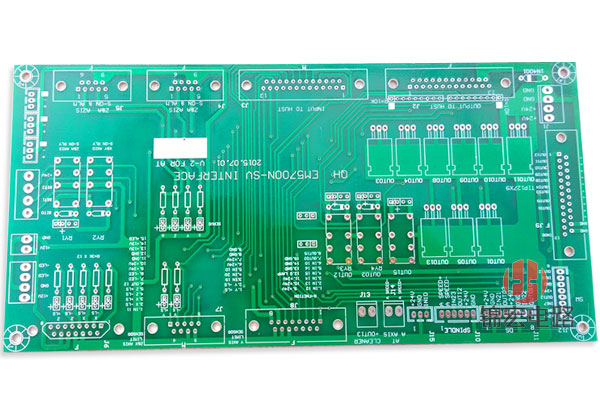

　　1、線與線，線與元件焊盤，線與貫通孔，元件焊盤與貫通孔，貫通孔與貫通孔之間的距離是否合理，是否滿足生產要求。

　　2、電源線和地線的寬度是否合適，電源與地線之間是否緊耦合(低的波阻抗)，在PCB中是否還有能讓地線加寬的地方。

　　3、對于關鍵的信號線是否采取了好的措施，如長度短，加保護線，輸入線及輸出線被明顯地分開。

　　4、模擬電路和數字電路部分，是否有各自獨立的地線。

　　5、后加在PCB中的圖形(如圖示、注標)是否會造成信號短路。

　　6、對一些不理想的線形進行修改。

　　7、在PCB上是否加有工藝線，阻焊是否符合生產工藝的要求，阻焊尺寸是否合適，字符標志是否壓在器件焊盤上，以免影響電裝質量。

　　8、多層板中的電源地層的外框邊緣是否縮小，如電源地層的銅箔露出板外容易造成短路。
