          pcb拼板的規則和方法

          發布時間:2019年09月21日  點擊次數:

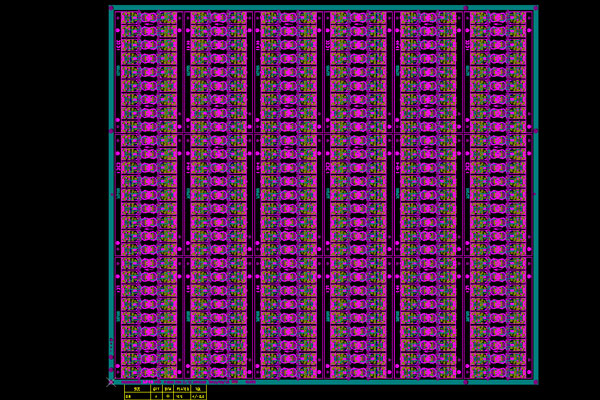

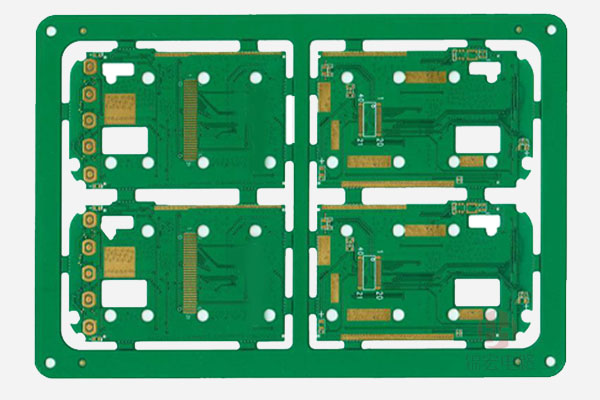

            pcb拼板的主要目的是為了節省成本以及提高后期貼片效率,對于PCB拼板寬度≤260mm~300mm,根據產線的不同而不同。因為我們可能有很多物料,本身加工設備一個料槍對應一個模組,因此如果拼板超過了模組的范圍,加工速度會變得非常慢。PCB拼板外形應盡量接近正方形,不要拼成陰陽板,拼板外框(夾持邊)應采用閉環設計,確保PCB拼板固定在夾具上保證后不會變形(一般不允許在這個邊上開V槽)



          pcb如何拼板,PCB拼板詳解




            第二在邊緣(拼板外框與內部小板、小板與小板之間)不能有連接器伸出的情況發生{若存在此種現象會妨礙焊接完成后刀具分板問題}小板之間的中心距控制在75mm~145mm之間。拼板外框的四角開出四個定位孔,孔徑大小4mm±0.01mm;孔的強度要適中,保證在上下板過程中不會產生斷裂現象;孔徑及位置精度要高,孔壁光滑無毛刺。



          PCB拼板的小技巧,線路板拼板方式


            PCB拼板內的每塊小板至少要有三個定位孔,3≤孔徑≤6mm,邊緣定位孔1mm內不能布線或者貼片,用于PCB的整板定位和用于細間距器件定位的基準符號,原則上間距小于0.65mm的QFP應在其對角位置設置;用于拼版PCB子板的定位基準符號應成對使用,布置于定位要素的對角處。設置基準定位點時,通常在定位點的周圍留出比其大1.5mm的無阻焊區。
