          線路板廠AOI機在掃描過程中出現頻繁錯位

          發布時間:2020年04月03日  點擊次數:

            一、AOI機在掃描過程中出現頻繁錯位

            答:錯位的情況分兩種,一種是物理錯位,一種是光錯位。

           ?、傥锢礤e位指PCB板在檢測時相對對位時物理位置有偏移,且偏移位置大于AOI系統自動糾正范圍。

            針對物理錯位,針對偏移的位置太大,可以通過重新對位來解決,如果還有偏移調節敏感度參數就好了。

           ?、诠鈱W錯位指PCB板因反光度相對對位時灰度臨界有較大的差異,從而使AOI對位時默認的臨界灰度值無法清晰識別銅和基材。

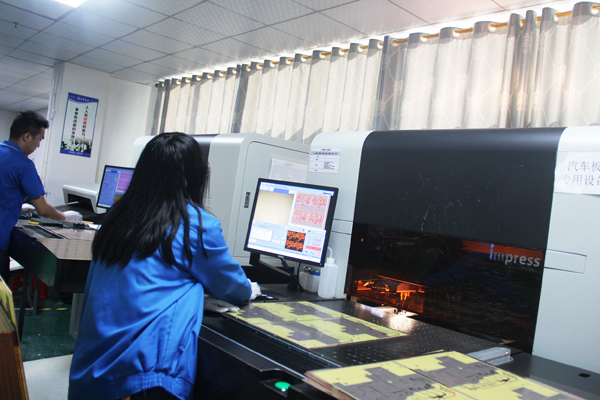

          AOI機出現頻繁錯位,線路板廠AOI機出現頻繁錯位




            光學錯位,簡單分析是PCB板反光度不一致,每一檔案號進行掃描都需要對位,對位不僅僅是使CAM圖像與實際掃描影像進行吻合,同時CCD鏡頭通過掃描各個采光點進行灰度攝取,將結果通過數據轉換以數據段的形式把銅面和基材進行灰度臨界區分,所以不同的采光點及不同的銅面反光度都直接影響灰度臨界值的變化,因此在掃描過程中如果出現板面反光強度不一致的時候,原有灰度臨界值無法識別區分銅面和基材而出現光學錯位,針對此類錯位我們可以通過改變采光點,一般選擇銅面于基材分布比較均勻的區域進行采光或者對反光有差異的PCB板進行區分篩選,分開檢驗。

            以上是AOI機掃描過程容易碰到的問題和處理方法,希望能給大家帶來幫助!
