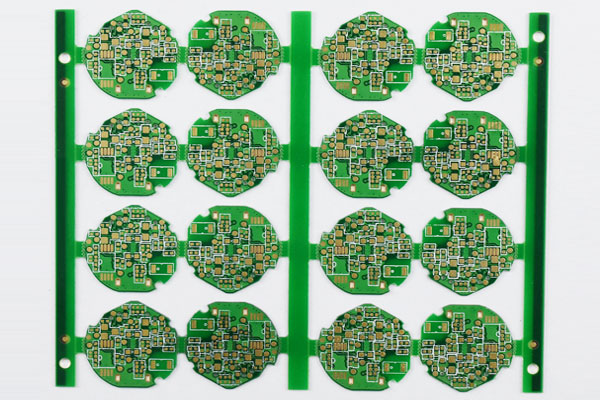

手電筒線路板

　　產品名稱：手電簡電路板

　　板厚：1.6mm,層板：2L，板材：FR-4

　　最小孔徑：0.29mm,最小線寬矩：0.271*0.316mm,最小孔銅：35um

　　規格：37.2*37.2mm,表面處理：鍍金板，阻焊：綠油白字，外層銅厚：1.0oz

　　產品用途：手電簡PCB電源控制板

　　工藝能力：

　　1：鉆孔：最小孔徑0.2mm

　　2：孔金屬化：最小孔徑0.3mm，板厚/孔徑比4：1

　　3：導線寬度：最小線寬：金板3mil，錫板0.15mm

　　4：導線間距：最小間距：金板0.1mm，錫板0.15mm

　　5：鍍金板：鎳層厚度：〉或=2.5μ　　金層厚度：0.05-0.1μm或按客戶要求

　　6：噴錫板：錫層厚度：>或=2.5-5μ

　　7：銑板：線到邊最小距離：0.15mm　孔到邊最小距離：0.15mm　最小外形公差：±0.1mm

　　8：插座倒角：角度：30度、45度、60度　深度：1 -3mm

　　9：V割：角度：30度、35度、45度　深度：板厚2/3　最小尺寸：80mm * 80mm
